حساب قيمة المقاومة الموصولة مع الليد (LED Resistor)

إن استخدام المقاومات الكهربائية على التوالي مع مصابيح LED هو إجراء بسيط نسبياً في بناء الدوائر، لكنه يتطلب فهماً أساسياً لخصائص الـ LED نفسها، بالإضافة إلى إجراء حسابات رياضية دقيقة لضمان تحديد قيمة المقاومة المناسبة التي تحدّ من التيار الأمامي المتدفق عبر الثنائي إلى مستوى تشغيل آمن.

لماذا يحتاج الليد إلى مقاومة؟

تُعد الـ LED (Light Emitting Diode) مكونات كهرولومينيسنت صلبة، مصنوعة من مواد شبه موصلة مُطعمة مثل فوسفيد الغاليوم أو فوسفيد زرنيخيد الغاليوم. تعمل هذه الثنائيات على مبدأ الانحياز الأمامي (Forward Biased)، حيث تسمح بمرور التيار الكهربائي من طرف الأنود الموجب (+) إلى الكاثود السالب (-) لإنتاج الضوء.

المشكلة الجوهرية للـ LED تكمن في خصائصها الكهربائية:

1. جهد التشغيل المنخفض (Forward Voltage, V_LED): يتطلب كل لون من ألوان LED جهداً أمامياً معيناً (يتراوح عادة بين 1.8 فولت للأحمر و3.5 فولت للأزرق).
2. حساسية التيار المفرط: بمجرد تجاوز جهد التشغيل (V_LED)، تنخفض المقاومة الداخلية للـ LED بشكل حاد. إذا تم توصيلها مباشرة بمصدر جهد أعلى من V_LED (مثل بطارية 5 فولت أو 12 فولت)، فإنها ستسحب كمية هائلة من التيار (تجاوز التيار الأمامي المقدر I_F​)، مما يؤدي إلى ارتفاع درجة حرارتها واحتراقها الفوري وتلفها بشكل لا يمكن إصلاحه.

إذا يجتاج الليد إلى مقاومة الحد من التيار (Current Limiting Resistor) على التوالي مع الـ LED. تعمل هذه المقاومة كمنظم للتيار، حيث تستهلك الجهد الزائد في الدائرة، وتضمن تدفق تيار أمامي (I_F​) آمن ومستمر ضمن النطاق المطلوب (عادة بين 10 مللي أمبير و20 مللي أمبير) لإنتاج إضاءة مثالية دون حرق الثنائي الباعث للضوء.

فيما يلي قيمة الجهد الأمامي لكل نوع من أنواع الليدات وفقاً لألوانها.

اللون	رمز الـ LED (SVG)	الجهد الأمامي النموذجي (VF​)
أحمر		1.8V−2.2V
أصفر		2.0V−2.4V
أخضر		2.0V−3.4V
أزرق		3.0V−3.6V
أبيض		3.0V−3.4V

حساب قيمة المقاومة مع الليد LED

لتحديد قيمة المقاومة (R) اللازمة لحماية الـ LED، نعتمد على قانون أوم الأساسي ومبدأ تقسيم الجهد في الدوائر المتسلسلة. المقاومة المطلوبة يجب أن تستهلك الفرق بين جهد المصدر وجهد التشغيل الأمامي للـ LED.

يتم حساب قيمة المقاومة المثالية بالصيغة:

R=​[ V_S​−(N×V_LED​)​ ] ÷ I_F

حيث:

• R: قيمة المقاومة المطلوبة بوحدة أوم (Ω).
• V_S​: جهد مصدر الطاقة (Supply Voltage) بوحدة فولت (V).
• V_LED​: جهد التشغيل الأمامي لـ LED واحدة (Forward Voltage) بوحدة فولت (V).
• I_F​: التيار الأمامي المطلوب لـ LED بوحدة الأمبير (A) (يجب تحويل مللي أمبير إلى أمبير، مثال: 20mA=0.02A).
• N: عدد وحدات LED المتصلة على التوالي.

مثال على حساب قيمة المقاومة مع الليد

لنفترض أن لدينا:

• بطارية بجهد (V_S​=9V).
• LED حمراء تتطلب جهداً أمامياً (V_LED​=1.8V) وتياراً أمامياً (I_F​=15mA أو 0.015A).
• عدد LED على التوالي (N=1).

بتطبيق القانون:

في هذه الحالة، نحتاج إلى مقاومة بقيمة 480Ω. وبما أن هذه القيمة غير متوفرة بشكل شائع، يتم اختيار القيمة المعيارية الأقرب الأعلى (مثل 510Ω) لضمان عدم تجاوز التيار المسموح به.

اختيار استطاعة المقاومة مع الليد

لا يقتصر الأمر على تحديد قيمة المقاومة (R)، بل يجب أيضاً تحديد قوة المقاومة (Wattage Rating, P) أو استطاعتها لضمان أنها تستطيع تبديد الطاقة الحرارية المتولدة دون أن تتلف.

يتم حساب القوة الكهربائية (P) التي تتبدد عبر المقاومة باستخدام قانون أوم للطاقة:

P=VR​×IF ​أو P=IF2​×R

حيث (V_R​) هو الجهد الذي تستهلكه المقاومة (في المثال السابق 7.2V).

في مثالنا السابق، القوة المبددة تكون:

بما أن القيمة 0.108W صغيرة جداً، فإن مقاومة قياسية بقوة ⅛Watt أو ¼Watt (وهي الأكثر شيوعاً) تكون كافية وزيادة.

طرق توصيل المقاومة مع الليد

تعتمد الدوائر الإلكترونية على الريليهات لتوصيل أكثر من LED معاً، وهناك طريقتان رئيسيتان:

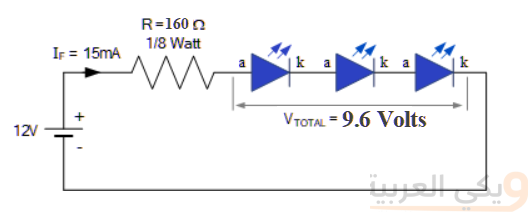

1. توصيل LED على التوالي (Series Connection)

• المبدأ: يتم توصيل الأنود بالكاثود بالتناوب، وتُستخدم مقاومة واحدة فقط في بداية السلسلة.
• الميزة: بما أن التيار هو نفسه في جميع أجزاء الدائرة المتسلسلة، فإن المقاومة الواحدة تتحكم في تيار كل الـ LED في نفس الوقت، مما يوفر في عدد المقاومات.
• الشرط: يجب أن يكون جهد المصدر (V_S​) أكبر من مجموع الجهود الأمامية لجميع وحدات LED الموصلة (N×V_LED​).

ملاحظة: لو كان لدينا مثلا لديان على التسلسل أحدهما أحمر والاخر أزرق. فإن انخفاض الجهد = مجموع انخفاض الجهد لكل منهما أي 3.2 للأزرق و 1.8 للأحمر أي المجموع 5 فولت.

إقرا حول: حساب قيمة مقاومة بالألوان

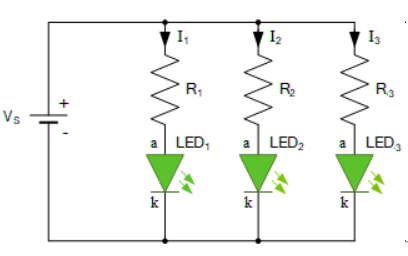

2. توصيل LED على التوازي (Parallel Connection)

• المبدأ: يتم توصيل جميع الأنودات (a) معاً والكاثودات (k) معاً، ولكن يجب أن يوضع مقاومة منفصلة في كل فرع أو مسار تيار لكل LED على حدة.
• العيوب والاحتياطات: هذا التوصيل أقل كفاءة ويثير مشاكل أكبر؛ لأن اختلافات بسيطة في خصائص الـ LED (حتى لو كانت من نفس اللون) قد تؤدي إلى أن تسحب إحدى الـ LED تياراً أكبر بكثير من الأخريات، مما يسبب احتراقها المبكر. وهذا ما يحصل في بعض أنواع المصابيح المنزلية حيث لا تحترق الليدات مباشرة عند احتراق أحدها ولكن تبدأ عملية الانهيار تدريجيا حيث تعمل باقي الليدات باستطاعة ونور أقوى وتحترق بالتدريج.
  بالمقابل, استخدام مقاومة منفصلة لكل فرع يضمن “موازنة” التيار بينها، وهو الحل العملي الوحيد لربط الـ LED على التوازي.
• الميزة: يمكن تشغيل عدة وحدات LED من مصدر جهد منخفض ومحدد (لا يتطلب زيادة الجهد لكل LED إضافية).

في هذا النوع من الوصل يجب حساب التيار الانسب في كل فرع وفقاً للون الليد وبالتالي ستختلف قيمة المقاومات في حال اختلاف ألوان الليدات الموصولة.

الليدات الجاهزة

من المهم الإشارة إلى أن بعض وحدات LED الحديثة لا تتطلب مقاومات خارجية:

• الـ LED ذات الـ 5V أو 12V المتكاملة: تحتوي بعض وحدات LED المخصصة للعمل مباشرة مع مصادر جهد رقمية (مثل خرج متحكم دقيق) أو مصادر 12 فولت على مقاومات مُدمجة داخل غلاف الثنائي نفسه. هذه الوحدات تُسهل التصميم وتلغي الحاجة للحسابات، لكنها تعمل بنطاق جهد محدد سلفاً.

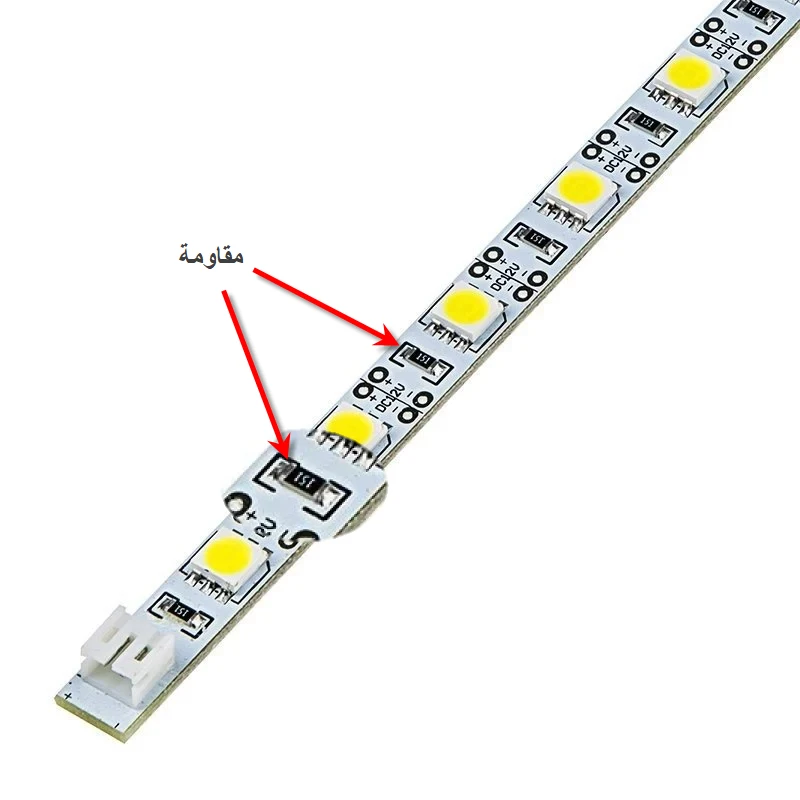

  لاحظ الليدات في الصورة. كل ليد موصول مع مقاومة SMD ذات رمز 151 ,والتي تساوي 150 أوم. تعلم كيف تقرأ قيم مقاومات SMD

• الـ LED متعددة الألوان (RGB/Flashing): غالباً ما تكون هذه الوحدات أكثر تعقيداً وقد تتطلب مقاومات مختلفة لكل لون أو تكون مزودة بدوائر تحكم داخلية.

في الختام، يظل مبدأ المقاومة التسلسلية حجر الزاوية في تصميم دوائر LED. فهم كيفية حساب قيمة المقاومة وقوتها لا يضمن فقط عمل الـ LED بالكفاءة المطلوبة والسطوع الأمثل، بل والأهم من ذلك، يضمن إطالة عمرها الافتراضي ويحميها من التلف نتيجة التيار المفرط.

هل تفضل استخدام توصيل وصل الليدات على التسلس مع مقاومة واحدة أم توصيل التوازي (عدة مقاومات) في مشاريعك الخاصة بـ LED؟ وأي الوصل الأكثر انتشاراً برأيك؟
